¿Qué es el Hardware?
La palabra hardware se refiere a todas las partes físicas de un sistema informático; sus componentes son: eléctricos, electrónicos, electromecánicos y mecánicos.
​
Son cables, gabinetes o cajas, periféricos de todo tipo y cualquier otro elemento físico involucrado.
​
​
Una tarjeta madre o motherboard es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora, sirve como medio de conexión entre el microprocesador y los circuitos
electrónicos de un sistema de cómputo donde están conectados los diferentes componentes de la tarjeta madre.
El zócalo de CPU (socket) es un tipo de zócalo electrónico
(sistema electromecánico de soporte y conexión eléctrica) instalado en la placa base, que se usa para fijar y conectar el microprocesador, sin soldarlo lo cual permite ser extraído después.
​
PGA: La conexión se realiza mediante pequeños pines metálicos repartidos al largo de la CPU. Estos pines encajan en los orificios del socket con el mismo diámetro de los pines.
​
BGA: La conexión se realiza mediante pequeños pines en forma circular colocados en el socket, estas conexiones encajan a los orificios de la CPU.
​
LGA: La conexión se realiza mediante superficies de contacto que encajan entre las de la CPU y las del socket.
​
​
Su función es la de mantener la pila en su lugar correcto, mantener el buen emplazamiento de la misma.
BIOS (Sistema básico de entradas y salidas, del inglés "Basic Input/Output System") es un componente esencial que se usa para controlar el hardware.
​
Cuando se enciende o se restablece un sistema informático, el BIOS realiza un inventario del hardware conectado al ordenador y efectúa un diagnóstico llamado
Prueba automática en el encendido (POST, Power-On Self Test) para comprobar que el equipo funciona correctamente.
La caché es la memoria de acceso rápido de una
computadora, que guarda temporalmente los datos recientemente procesados (información).
En electrónica y en particular en informática, un
jumper o puente es un elemento que permite cerrar el
circuito eléctrico del que forma parte dos conexiones.
El CMOS resetea la BIOS y la deja de fábrica.
Recibe el nombre por situarse en la parte superior de las placas madres con formato ATX en ordenadores de sobremesa. También es conocido como MCH (memory controller hub) en sistemas Intel y GMCH si incluye el controlador del sistema gráfico.
Su función principal es la de controlar el funcionamiento del bus del procesador, también controla las funciones de acceso desde y hasta microprocesador, AGP o
PCI-Express, memoriaRAM, vídeo integrado (dependiendo de la placa) y Southbridge. De esa forma, sirve de conexión (de ahí su denominación de "puente") entre la placa madre y los principales componentes de la PC: microprocesador, memoria RAM y tarjeta de vídeoAGP o PCI Express.
El Southbridge o puente sur, también conocido como
Concentrador de Controladores de Entrada/Salida (I/O Controller Hub, ICH), es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la tarjeta madre. El southbridge no está conectado a la CPU y se comunica con ella indirectamente a través del northbridge.
Un disipador es un instrumento que se utiliza para bajar la temperatura de algunos componentes electrónicos.
Su funcionamiento se basa en la ley cero de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire. Este proceso se propicia aumentando la superficie de contacto con el aire permitiendo una eliminación más rápida del calor excedente.
Son unos conectores, normalmente de 3 pines, aunque en el caso del CPU_FAN (conector del ventilador del procesador) están viniendo con cuatro pines), encargados de suministrar corriente a los ventiladores, tanto del disipador del microprocesador como ventiladores auxiliares de la caja.
Suelen traer tres conectores, CPU_FAN, CHASIS_FAN y un tercero para otro ventilador. Además de suministrar corriente para los ventiladores, también controlan las rpm de estos, permitiendo a la placa base (cuando cuenta con esta tecnología) ajustar la velocidad del ventilador en función de las necesidades de refrigeración del momento.
Es un estándar de interfaces para la conexión de
dispositivos de almacenamiento masivo de datos y
unidades de discos ópticos que utiliza el estándar
derivado de ATA y el estándar ATAPI.
Conector de 40 pines. Velocidad máxima de transferencia de 133Mb/s
Es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como la unidad de disco duro, lectora y grabadora de discos ópticos, unidad de estado sólido u otros dispositivos.
Sistema controlador de discos sustituye al P-ATA (conocido simplemente como IDE/ATA o ATA Paralelo). S-ATA proporciona mayor velocidad, además de mejorar el rendimiento si hay varios discos rígidos
conectados. Además permite conectar discos cuando la computadora está encendida.
El SATA es una conexión en serie, en un cable con un mínimo de cuatro alambres que crea una conexión punto a punto entre dos dispositivos.
SATA I: 150MB/s
SATA II: 300MB/s
SATA III: 600MB/s
SATA Express: hasta 1600MB/s
PCI proviene de las siglas de ("Peripheral Components Interconect") ó componentes periféricos interconectados.
Una ranura de expansión, bus de expansión ó "Slot" es un elemento que permite introducir dentro de si, otros dispositivos llamados tarjetas de expansión (son tarjetas que se introducen en la ranura de expansión y dan mas prestaciones al equipo de cómputo).
133 MB/s (32-bit a 33 MHz – la configuración estándar)
266 MB/s (32-bit a 66 MHz o 64-bit a 33 MHz)
533 MB/s (64-bit a 66 MHz)

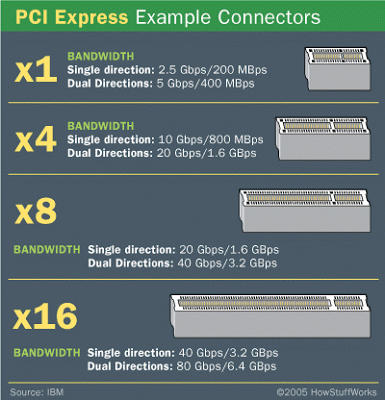

PCI Express disponible en 5 formatos (x1 / x2 / x3 / x4 / x16).
Velocidad desde 500MB/s hasta 8000MB/s dependiendo del formato.
Accelerated Graphics Port o AGP (en español "Puerto de gráfico acelerado") es una especificación de bus que proporciona una conexión directa entre el adaptador de gráficos y la memoria.
​
AGP 1.0 66 MHz 266 MB/s
AGP 1.0 66 MHz 533 MB/s
AGP 2.0 66 MHz 1066 MB/s
AGP 3.0 66 MHz 2133 MB/s
AGP 3.5 66 MHz 2133 MB/s
Un puerto serie o puerto serial es una interfaz
de comunicaciones de datos digitales,frecuentemente
utilizadopor computadoras y periféricos, donde la
información es transmitida bit a bit, enviando un solo
bit a la vez; en contraste con el puerto paralelo que
envía varios bits simultáneamente.
Un puerto paralelo es una interfaz entre un computador
y un periférico, cuya principal característica es que los
bits de datos viajan juntos, enviando un paquete de
byte a la vez. Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus.
Mediante el puerto paralelo podemos controlar también periféricos como focos, motores entre otros dispositivos.
Los bancos de memoria también llamados Socket o ranuras de memoria, son los conectores para las memorias RAM, existen varios tipos, segun el tipo de memoria.
​
Es el conector encargado de suministrar alimentación a la placa base y a los componentes que se alimentan a través de ella.
En estándar ATX se compone de un conector rectangular de 20 o 24 pines.
La versión actual de ATX es la 2.2, que consta de un conector de 24 pines, un conector de 4 pines (2 x 12v y 2 x masa), un conector de 6 pines (3 x 12v y 3 x masa) para placas PCIe y conectores de alimentación para SATA, además de los habituales molex de alimentación de componentes. Algunas fuentes de alimentación llevan también conectores de alimentación para tarjetas gráficas SLI.
Tipo de conector que es generalmente utilizado para conectar el teclado y elmouse en las PC,
los PS/2 para ratones fueron identificados con color verde, y los PS/2 para teclados con color púrpura, ya se sustituyen por conectores USB.
​
El Bus Universal en Serie (BUS) (en inglés:
Universal Serial Bus), más conocido por la sigla
USB, es un bus estándar industrial que define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación
eléctrica entre computadoras, periféricos y dispositivos electrónicos.
USB 1.0: 190 KB/s
USB 1.1: 12 Mb/s (1.5 MB/s)
USB 2.0: 480 Mb/s (60 MB/s)
USB 3.0: 4.8 Gb/s (600 MB/s)
USB 3.1: 10 Gb/s (1.2 GB/s)
RJ-45 es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categoría 4, 5, 5e y 6). El conector RJ-45 es el conector principal utilizado en la actualidad con tarjetas de red Ethernet, que transmite información a través de cables de par trenzado. Por este motivo, a veces se le denomina puerto Ethernet.
CONECTOR JACK O MINIJACK
Hay conectores Jack de varios diámetros: 2,5 mm; 3,5 mm y
6,35 mm. Los usados en el PC son los de 3,5 mm, también llamados minijack.
​
MONO, utilizado para enviar sonido monofónico. Este tipo de enchufe tiene dos contactos: una referencia, que se encuentra en
el cuerpo del cable, y una señal o canal de audio que se encuentra en la punta.
​
ESTÉREO, utilizados para enviar sonido estereofónico. Este
tipo de enchufe tiene tres contactos: los dos primeros como su equivalente mono y también un anillo adicional para enviar
otro canal de audio.
​

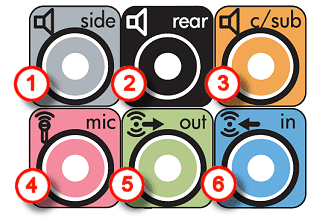

Azul claro: entrada de línea para conectar diferentes dispositivos.
​
Verde: salida de línea para conectar auriculares o parlantes.
​
Rosa: entrada de micrófono.
Los ordenadores dotados de sistema de sonido envolvente 5.1 usan además esta conexiones:
​
Gris: salida de línea para conectar los altavoces delanteros.
​
Negro: salida de línea para conectar los altavoces traseros.
​
Calabaza: salida de línea para conectar el altavoz central o el subwoofer (subgrave).
El conector VGA es el utilizado normalmente para conectar la salida del monitor a la tarjeta gráfica del PC.
Este conector pronto quedará obsoleto con el uso del conector S-VIDEO y el lanzamiento de la interfaz HDMI.
El conector S-VIDEO (Separate-Video o Video separado, también conocido como Y/C) es un conector utilizado en la transmisión de video analógico. El conector puede poseer de 4 ó 7 pines.
Se utiliza para conectar televisores analógicos en la PC.
HDMI (Interfaz multimedia de alta definición) es una interfaz digital para transferir datos multimedia de alta definición no comprimidos (audio y video).
Un inductor, bobina o reactor es un componente
pasivo de un circuito eléctrico que, debido al
fenómeno de laautoinducción, almacena energía
en forma de campo magnético.
Un condensador eléctrico, también conocido como
capacitor, es un dispositivo pasivo, utilizado en
electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico.
La memoria de acceso aleatorio (Random Access Memory, RAM) se utiliza como memoria de trabajo de computadoras para el sistema operativo, los
programasy la mayor parte del software, en ella se cargan todas las instrucciones que ejecuta la unidad central de procesamiento (procesador) y otras unidades del computador.
Hay dos tipos básicos de memoria RAM
RAM dinámica (DRAM)
RAM estática (SRAM)
La meoria RAM dinámica necesita actualizarse miles de veces por segundo, mientras que la memoria RAM estática no necesita actualizarse, por lo que es más rápida. Ambos tipos de memoria RAM son volátiles, es decir, que pierden su contenido cuando se apaga el equipo.
DDR esta memoria entrelaza dos o más matrices de memoria interna de manera que mientras se accede a una matriz, la próxima se está preparando para acceder, dicha memoria permite leer y escribir datos a 2 veces la velocidad buz.
DDR2 son unas mejoras de la memoria DDR que permite que los búferes de entrada – salida funcionan al doble de la frecuencia del núcleo, permitiendo que durante cada ciclo de reloj se realizan 4 transferencias. Una memoria DDR a 200 MHZ reales entregaba 400 MHZ nominales, la DDR2 con esos mismos 200 MHZ entrega 800 MHZ NOMINALES.
DDR3 puede ser 2 veces más rápida que la memoria DRR2, la DDR3 teóricamente podía transferir datos a una tasa de reloj efectiva de 800-2600 MHZ, comparado con el rango de DDR2 de 400-1200MHZ o 200-533MHZ del DDR2.
Es la encargada de alimentar de forma continua de energía al CMOS, tambien llamado BIOS CMOS, el cual conserva algunos datos del sistema, como la hora, fecha del sistema y algunas configuraciones.
Es el circuito integrado central más complejo de un
sistema informático, se le suele llamar por analogía el «cerebro» de un computador.
Es el encargado de ejecutar los programas, desde el sistema operativo hasta las aplicaciones de
usuario; sólo ejecuta instrucciones programadas en lenguaje de bajo nivel, realizando operaciones
aritméticas y lógicas simples, tales como sumar,
restar, multiplicar, dividir, las lógicas binarias
y accesos a memoria.
​
Es el dispositivo que convierte la corriente alterna (CA), en una o variascorrientes continuas (CC), que alimentan los distintos circuitos del aparato electrónico al que se conecta (computadora, televisor,impresora, router, etc.)
Es el sistema que se encarga de transferir datos entre componentes de una computadora o red de computadoras.
El bus permite la conexión entre diferentes elementos (o sub sistemas) de un sistema digital principal, y envía datos entre dichos elementos. Estos “datos” se encuentran en formas de señales (digitales) que pueden ser precisamente de “datos”, de “direcciones” o de “control”.
Es el dispositivo de almacenamiento de datos que emplea un sistema de grabación magnética para almacenar archivos digitales. Se compone de uno o más platos o discos rígidos, unidos por un mismo eje que gira a gran velocidad dentro de una caja metálica sellada. Sobre cada plato, y en cada una de sus caras, se sitúa un cabezal de lectura/escritura que flota sobre una delgada lámina de aire generada por la rotación de los discos. Es memoria no volátil.
Las tarjetas de expansión son dispositivos con diversos
circuitos integrados, y controladores que, insertadas en sus correspondientes ranuras de expansión, sirven para ampliar las capacidades de un ordenador.
Las tarjetas de expansión más comunes sirven para añadir
memoria, controladoras de unidad de disco, controladoras de vídeo, puertos serie o paralelo y dispositivos de módem internos.
En la actualidad las tarjetas suelen ser de tipo PCI, PCI Express o AGP.
Es la estructura metálica o plástica, cuya función consiste en albergar y proteger los componentes internos como la unidad central de procesamiento (CPU), la memoria de acceso aleatorio (RAM), laplaca madre, la fuente de alimentación, la/s placas de expansión y los dispositivos o unidades de almacenamiento: disquetera, unidad de disco rígido, unidad de disco óptico (lectora o grabadora de: CD, DVD, BD).
Es el principal dispositivo de salida (interfaz), que muestra datos o información al usuario.
Es un dispositivo o periférico de entrada, en parte inspirado en el teclado de lasmáquinas de escribir, que utiliza una disposición de botones o teclas, para que actúen como palancasmecánicas o interruptores electrónicos que envían información a la computadora.
Es un dispositivo apuntador utilizado para facilitar el manejo de un entorno gráfico en unacomputadora, detecta su movimiento relativo en dos dimensiones por la superficie plana en la que se apoya, reflejándose habitualmente a través de un puntero, cursor o flecha en el monitor. El ratón se puede conectar de forma alámbrica (puertos PS/2 y USB) o inalámbricamente (comunicación inalámbrica o wireless, por medio de un adaptador USB se conecta a la computadora y esta manda la señal al ratón, también pueden ser por medio de conectividad bluetooth o infrarojo).
